1 項目背景

揮發性有機污染物（VOCs）在環境中聚集，危害人民的生存健康。VOCs有自然的原因脓匿，也有認為活動的原因墙目，且以后者為主宋雏。環境有機污染源包括工業污染源宴今、交通污染源甸赏、農業污染源與生活污染源等咳蚣。目前國內還沒有相應的標準卖檬，各地環境監測站開展的項目都還是以USEPA PAMS標準為基礎鸳咐，包括從C2-C12的56種揮發性有機物，此外静熊，USEPA TO-14和TO-15標準經常被參考泥觉。

隨著國家政策的不斷完善，目前已有北京亩咪、上海紊捉、江蘇等多地區陸續發布VOCs的排污費征收方案，加強了VOCs治理的力度纲缠，通過在線監測來衡量治理的效果及排放的達標狀況也成為了熱點溯剑。因此，天瑞儀器正積極與國內外相關企業進行合作蚜枢，共同開發了揮發性有機物在線監測解決方案缸逃，推動VOCs在線監測的技術發展。

1.1VOCs監管政策

2011年12月發布的《國家環境保護“十二五”規劃》中強調“加強揮發性有機污染物（VOCs ）和有毒廢氣控制”祟偷，正式提出控制VOCs的排放察滑，并明確提出開展VOCs監測工作，石化行業修肠、有機化工贺辰、表面涂裝、包裝印刷等行業凈化率不低于90%嵌施。

2013年9月饲化，國務院印發的《大氣污染治理行動計劃》中明確了推動VOCs的治理，同時進一步明確了需要控制VOCs的石化吗伤、有機化工吃靠、表面涂裝、包裝印刷等重點行業足淆。同期巢块，環境保護部等六部委共同發布《京津冀及周邊地區落實大氣污染治理行動計劃實施細則》，要求到2017年底對有機化工赃织、醫藥炒垫、表面涂裝、塑料制品氨筑、包裝印刷等重點行業的559家企業開展VOCs綜合治理够煮。

2014年7月，環境保護部等六部委共同發布《大氣污染治理行動計劃實施情況考核辦法（試行）實施細則》瑰齐，規定了北京市弟茸、天津市、河北省仔醒、上海市版叁、江蘇省劳诽、浙江省及廣東省珠三角等重點地區2014-2017年VOCs控制的進度。至此塌自，大氣VOCs治理工作開始開展径楼，監測工作也正式開啟。

2014年12月悟旧，環境保護部發布《石化行業揮發性有機物綜合整治方案》嚼锄，石化行業的揮發性有機物治理工作率先開展。

2015年8月新修訂的《大氣污染治理法》將揮發性有機物（VOCs）納入監管范圍蔽豺，明確生產区丑、進口、銷售和使用含VOCs的原材料和產品的修陡，其VOCs含量應當符合質量標準或者要求沧侥。

2 揮發性有機物在線監測系統集成方案

2.1系統架構

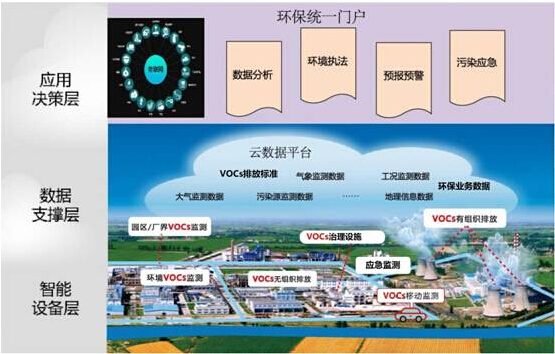

圖注：VOCs指揮發性有機物。

智能設備層

根據各產業園/企業污染特點魄鸦，結合“點宴杀、線、面”一體化綜合監測網絡拾因，集成各類環境揮發性有機物（VOCs）監測設備旺罢，提供定制化城市環境VOCs監控解決方案：

數據支撐層

建設“環境監測大數據存儲和分析平臺”缨拇，為應用決策層提供穩定強大的數據支持。

應用決策層

建設“環保統一門戶”敞冤，為城市環境提供應用決策方案：

2.2 目標功能

1）實時監控：通過對產業園區揮發性有機物（VOCs）的氣體濃度監測箱藏，可實現對污染源有組織排放、園區邊界或廠界和環境大氣敏感點的實時監控随巴，全面客觀反映產業園區及周邊環境污染現狀及其變化趨勢鲜堆。為環境應急監測提供先進的環境監控和預報預警體系掖沸，確保人身安全和生產安全。
2）統一監管：對所有產業園區危廢氣體進行統一監管監控昌执，為后期更有效地開展VOCs源排放調查工作烛亦，實現園區VOCs減排打好基礎。
3）監控合一：獲取污染治理工業過程懂拾、監測設備動力等參數來輔助評估數據的有效性和合理性煤禽，同時配合執法檢查做到有效監管污染排放的真實狀況。
4）執法可依：應對環保投訴岖赋，依靠污染源排放監測數據檬果，結合相關的分析手段，輔助管理者快速分析污染來源唐断，合理處置投訴事件选脊；并且，將污染源排放監測數據直接應用于VOCs排污收費和超標排放罰款脸甘，真正做到執法可依恳啥。
5）風險防范：根據長期污染物監測數據，結合氣象參數、地形參數等，依靠相關性分析模型梳让、污染物風向玫瑰分析模型和拉格朗日流體模型等分析模型屉来，對整個園區污染狀況進行大數據分析和預報預警，建立環境風險源數據庫长豁，構建環境風險防范及風險評估體系。
6）突發應急：建立應急響應機制，突發污染事故發生后蚕察，快速定位事故周圍的污染源及其位置，根據污染物環境危害情況仓判，制定針對性的應急處理措施犯党，全面提升企業內部預先自行處理危廢氣體異常排放以及執法部門對突發事故的應急處理能力。

2.3 儀器選型

江蘇天瑞儀器股份有限公司正與國內外相關產品生產廠家積極合作共同開發以下在線監測設備

3 儀器簡介

3.1 煙氣揮發性有機物在線監測系統

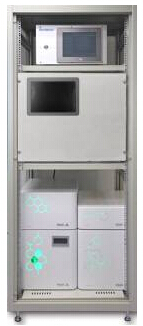

CEMS-V100 煙氣揮發性有機物（VOCs）在線監測系統是天瑞儀器研制的煙氣中VOCs的在線監測設備侍芝，可測量總烴（THC）、甲烷（CH4）埋同、非甲烷總烴（NMHC）州叠、苯系物（BETX）等多種有機物。該系統可廣泛應用于各種工業污染源VOCs排放監測莺禁，例如半導體留量、電子、醫藥哟冬、石化楼熄、化工、印刷浩峡、汽車可岂、涂裝、橡膠等多種工業村钧，性能穩定可靠僵息，集成化程度高。同時臊骂，針對各種不同工況條件及客戶需求咕咸，天瑞可提供定制化解決方案，包括：防爆機柜式云拔、全程高溫伴熱式倡剥、移動監20測車等。

3.1.1 可測項目

3.1.2 系統組成

CEMS-V100 煙氣揮發性有機物（VOCs）在線監測系統主要由采樣系統亚脆、溫壓流系統、分析系統盲泛、控制系統濒持、氣源系統等組成。另可根據客戶需求寺滚，定制化除水裝置柑营、預濃縮裝置及其他檢測器等。

3.1.3 性能優勢

3.2 大氣揮發性有機物在線分析儀系統

EVOCs-2000大氣揮發性有機物（VOCs）在線分析儀是天瑞儀器新研制的大氣中微量VOCs的在線檢測設備激靡。
儀器預處理系統采用低溫吸附與高溫脫附過程，根據美國環保署（EPA）方法要求败民，搭配自主研發的吸附劑以達到微量VOCs的濃縮預處理娩纱。后端檢測器可根據多種VOCs同步監測的需求，依據國家相關污染檢測方法和美國環保公告方法中的要求旧晴，根據美國EPA TO-14适固、TO-15和PAMS方法中107種VOCs有機物的性質，選用天瑞儀器自主研發氫火焰離子化檢測器（FID）遮尚、質譜（MS）誊涯、電子捕集檢測器（ECD）等多種檢測器，滿足在線監測的需求蒜撮，達到高精度污染物濃度分析水準暴构。

3.2.1 儀器組成：

前濃縮進樣儀模塊

具有特制的冷凍捕集、熱解吸系統段磨。
VOCs氣體以一恒定的微流量取自前級采樣系統氣流緩沖室取逾，后被傳送至后級低溫捕集和高溫?zé)崦摳窖b置，實現低濃度VOCs的濃縮富集。

VOCs檢測模塊

（1）采用先進的丁氏切換技術砾隅，成功實現高碳與低碳VOCs的有效分離误阻，C2-C5低碳物質送入色譜柱PLOT，C6-C12高碳物質送入色譜柱DB-1晴埂，該技術可以對樣品直接進行分離究反，避免了傳統分離技術存在的低碳分離效果差、PLOT色譜柱高碳?xì)埩魢?yán)重等問題儒洛。
（2）采用天瑞儀器精心打造精耐、自主研發的FID、MS琅锻、ECD實驗室級檢測器竿饭，具有完全的自主知識產權，擁有多項技術肴泥；核心部件與主流產品保持一致不凳，整機采用人性化設計，操作方便档改。
（3）預留多品牌檢測器接口断憨，可根據客戶需求選擇不同品牌的GC-MS檢測器。

附件模塊

氫氣谅囚、空氣瑰保、氮?dú)獍l(fā)生器。

3.2.2 系統分類

3.3 監測案例

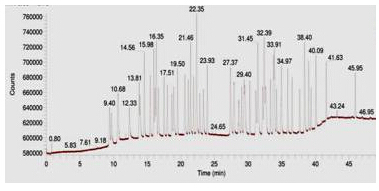

PAMS（56個物種）1ppb標氣色譜圖

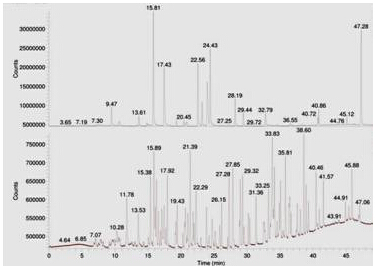

TO-15 0.25ppb標氣色譜圖 (含TO14鹵代烴)

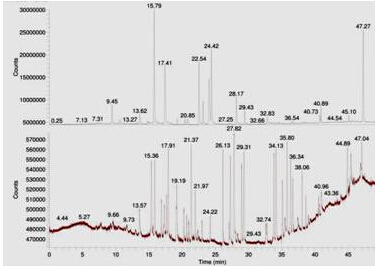

TO-15+PAMS0.5ppb標氣色譜圖
